在网络布线中, 通常室外 (楼宇之间连接) 使用的是光缆, 室内 (楼宇内部)使用的是以太双绞线,那么,楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换?其中, 又用到了什么设备?它们的作用是什么?之间的关系又如何呢?综合布线|弱电工程|无线覆盖|智能建筑|机房建设|安防监控|门禁系统|www.itanhui.net

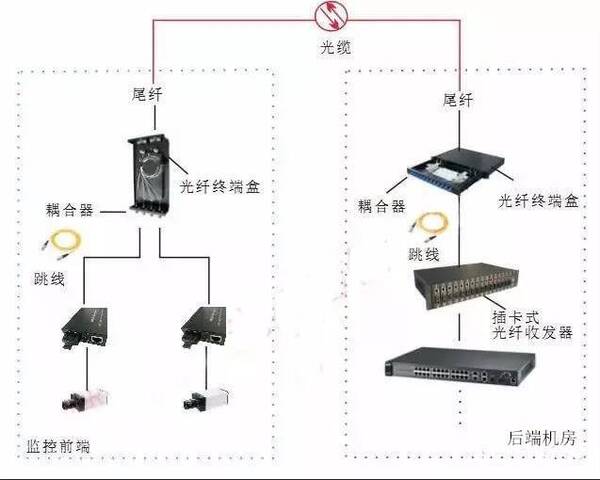

连接关系

传输层拓扑图

步骤 1:室外光缆光缆接入终端盒,目的是将光缆中的光纤与尾纤进行熔接,通过跳线,将其引出。

步骤 2: 将光纤跳线接入光纤收发器, 目的是将光信号转换成电信号。

步骤 3: 光纤收发器引出的便是电信号, 使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止,便完成了光电信号的转换。

说明:现在网络设备有很多也有光口(光纤接口),但如果没有配光模块(类似光纤收发器功能),该口也不能使用。综合布线|弱电工程|无线覆盖|智能建筑|机房建设|安防监控|门禁系统|www.itanhui.net

光缆终端盒、尾纤的作用和接法

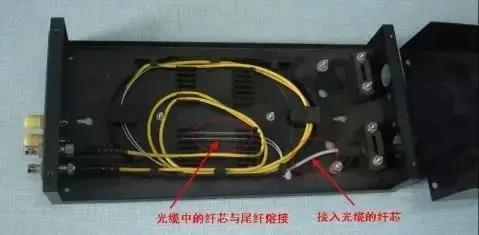

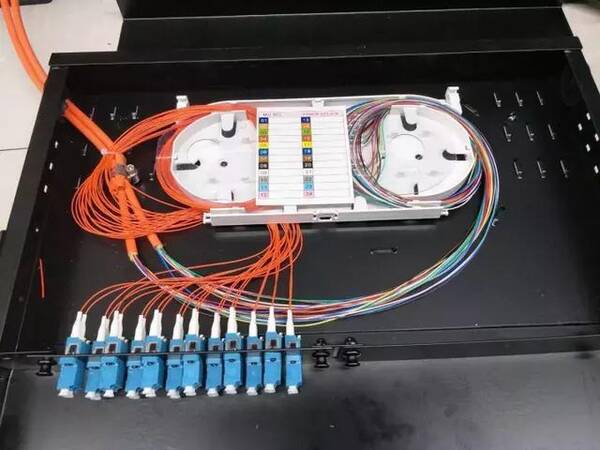

光缆终端盒作用:终接光缆,连接光缆中的纤芯和尾纤,光缆终端盒内部结构,如图所示。

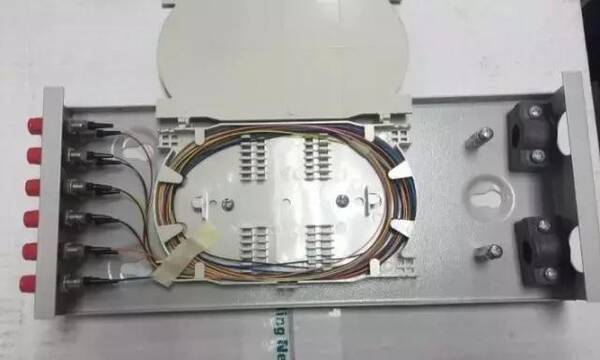

如图所示,接入的光缆可以有多芯。

例如:一根 4 芯的光缆(光缆中有 4 根纤芯),那么,这根光缆经过终端盒,便可熔接出最多 4 根尾纤,即往外引出 4 根跳线。上图 ,只熔接了 2 根,也就往外引出了 2 根跳线。

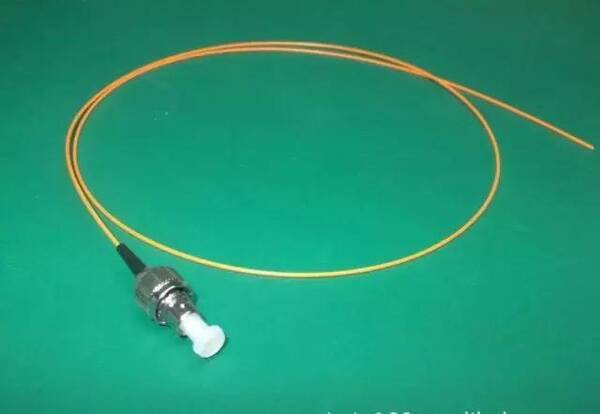

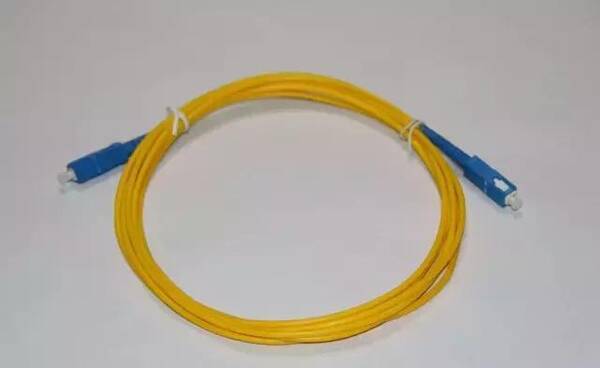

如图所示,这是一根外皮是黄色尾纤。

尾纤:一端有连接头,另一端是一根光缆纤芯的断头。通过熔接,与其他光缆纤芯相连。

尾纤作用: 主要是用于连接光纤两端的接头。 尾纤一端跟光纤接头熔接 ,另一端通过特殊的接头跟光纤收发器或光纤模块相连, 构成光数据传输通路。

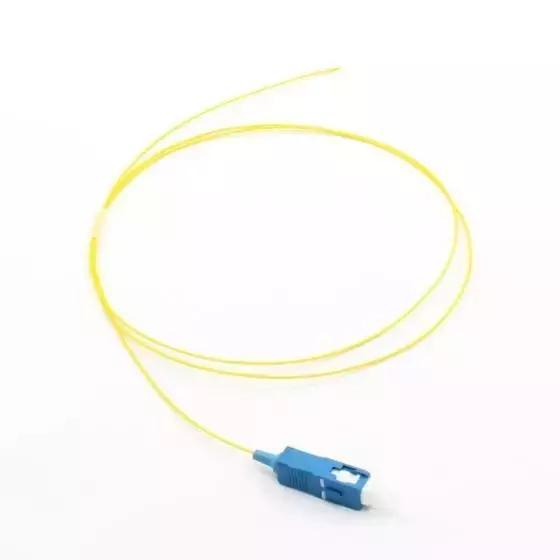

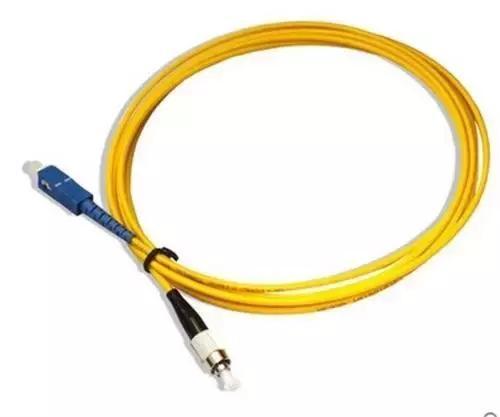

一般我们购买不到纯粹的尾纤,而是如图所示的跳线,中间一剪开, 便成了尾纤。

名词解释

尾纤: 用在终端盒里, 连接光缆中的光纤, 通过终端盒耦合器 (适配器),连接尾纤和跳线。

跳线:跳纤两头都是活动接头。起连接尾纤和设备作用。

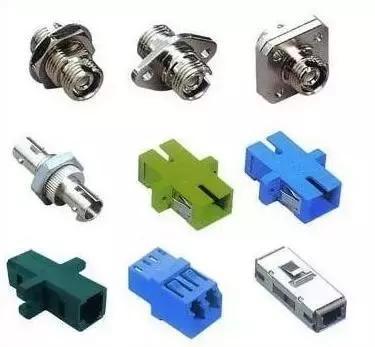

光纤耦合器 :是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒 :是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。综合布线|弱电工程|无线覆盖|智能建筑|机房建设|安防监控|门禁系统|www.itanhui.net

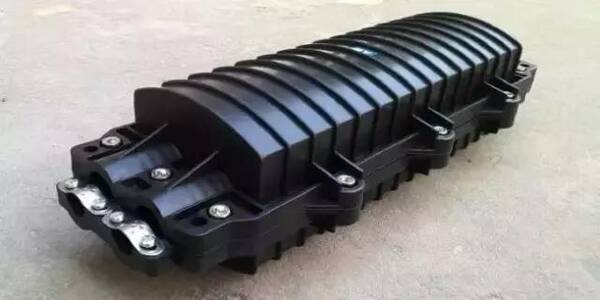

光缆接续盒: 是两条光缆对接成一条长的光缆用的。他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

卧式

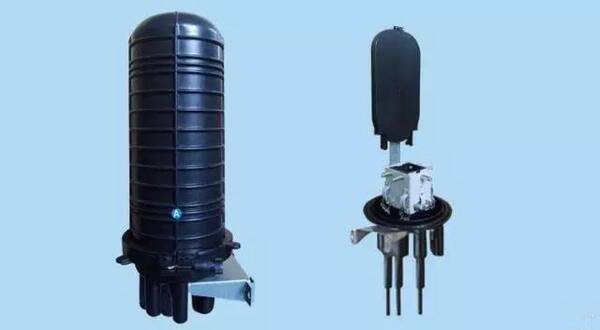

帽式/立式

关于终端盒和熔接盒是否可以这样理解?在其中光纤的两个头熔接, 只不过前者是光缆和尾纤的熔接,后者是光缆之间的熔接。

接续盒和终端盒 是不一样的 接续盒是全密封的可以防水但是它无法固定尾纤,终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

耦合器只能连接两条尾纤并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

尾纤与跳线 有什么区别?把跳线一分为二可以做为尾纤用么?尾纤只有一头是活动接头,跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。综合布线|弱电工程|无线覆盖|智能建筑|机房建设|安防监控|门禁系统|www.itanhui.net
